Trong bối cảnh nhu cầu về công nghệ năng lượng tiên tiến ngày càng gia tăng, các doanh nghiệp cần những đối tác CNC Machining có khả năng sản xuất các linh kiện phức tạp với độ chính xác cao, chất lượng bề mặt vượt trội và tiến độ giao hàng ổn định.

Gần đây, CNCTech đã hoàn thành thành công một dự án gia công CNC cho một doanh nghiệp công nghệ hàng đầu tại Hoa Kỳ hoạt động trong lĩnh vực năng lượng sạch. Do thỏa thuận bảo mật (NDA), chúng tôi không thể công bố tên khách hàng. Dự án là minh chứng cho năng lực Gia Công Cơ Khí Chính Xác, Xử Lý Bề Mặt và kiểm soát chất lượng của CNCTech đối với các linh kiện công nghiệp có yêu cầu kỹ thuật cao.

1. Tổng Quan Dự Án

• Ngành: Công nghệ Năng lượng Sạch
• Khách hàng: Doanh nghiệp công nghệ năng lượng hàng đầu tại Hoa Kỳ (Bảo mật theo NDA)
• Dịch vụ: CNC Machining • Surface Treatment • Quality Inspection
• Vật liệu: Aluminum 6061-T651
• Xử lý bề mặt: Chromate Conversion Coating – MIL-DTL-5541 Type I Class 3
• Sản lượng: 2 Part Numbers, 1.000 sản phẩm cho mỗi mã

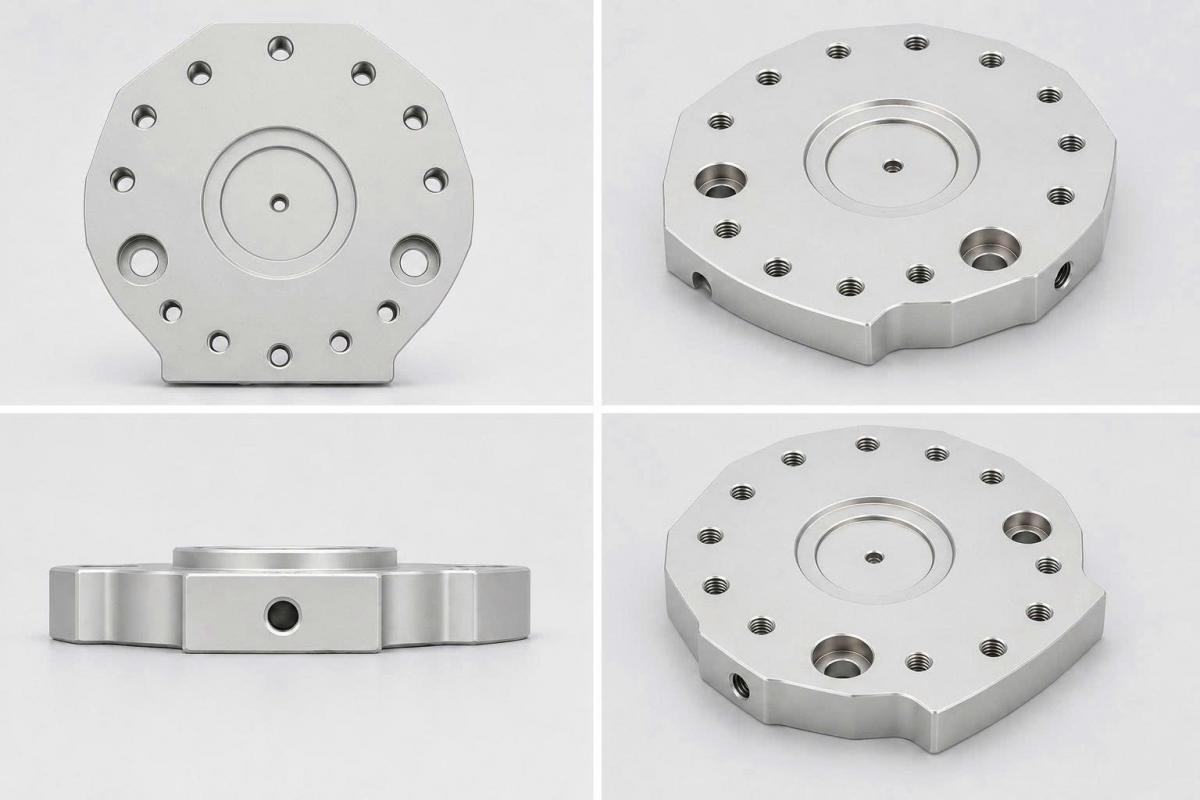

Chi tiết được sử dụng trong một hệ thống năng lượng công nghệ cao, nơi yêu cầu về độ chính xác hình học, khả năng lắp ráp, chống ăn mòn và độ ổn định lâu dài là những tiêu chí bắt buộc.

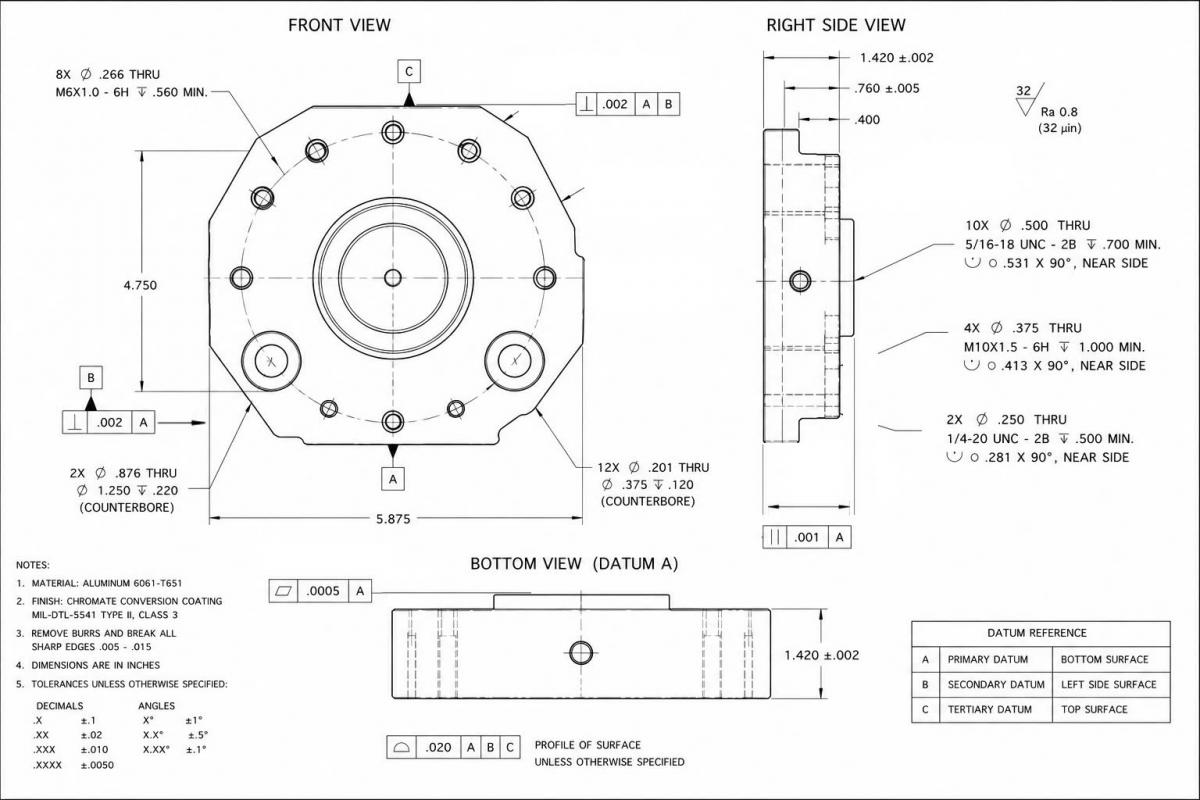

Theo bản vẽ kỹ thuật, chi tiết được chế tạo từ Aluminum 6061-T651 với các yêu cầu GD&T theo tiêu chuẩn ASME Y14.5-2018. Điều này đòi hỏi toàn bộ quá trình gia công phải được kiểm soát chặt chẽ từ gia công thô đến hoàn thiện nhằm đảm bảo cả độ chính xác kích thước lẫn chất lượng ngoại quan sau xử lý bề mặt.

2. Thách Thức Kỹ Thuật

3.1. Hình Học Gia Công Phức Tạp

Chi tiết bao gồm nhiều đặc tính gia công như:

• 16 lỗ ren 5/8-18 UNF

• 4 lỗ ren M12

• Nhiều lỗ ren 1/4-20 UNC

• Counterbore

• Countersink

• Nhiều lỗ với đường kính khác nhau

Sự kết hợp giữa nhiều chuẩn ren, lỗ sâu và các đặc tính bố trí gần nhau làm tăng đáng kể độ phức tạp của quá trình gia công, đòi hỏi phải kiểm soát đồng thời độ chính xác vị trí, chất lượng ren, biến dạng dao và hiệu quả gia công.

3.2. Yêu Cầu GD&T Và Chất Lượng Bề Mặt

Khách hàng yêu cầu:

• Flatness: 0.0005" (0.0127 mm)

• Parallelism: 0.001" (0.0254 mm)

• Perpendicularity: 0.002" (0.0508 mm)

• Surface Roughness: 32 µin (Ra 0.8 µm)

Ngoài ra, chi tiết phải được deburring, phá cạnh sắc và đảm bảo ngoại quan hoàn hảo trước khi xử lý bề mặt.

3.3. Kiểm Soát Chất Lượng

Các đặc tính quan trọng được kiểm tra bằng CMM cùng với kiểm tra ren, ngoại quan và lớp phủ nhằm đảm bảo mọi sản phẩm đáp ứng yêu cầu kỹ thuật trước khi xuất xưởng.

3. Giải Pháp

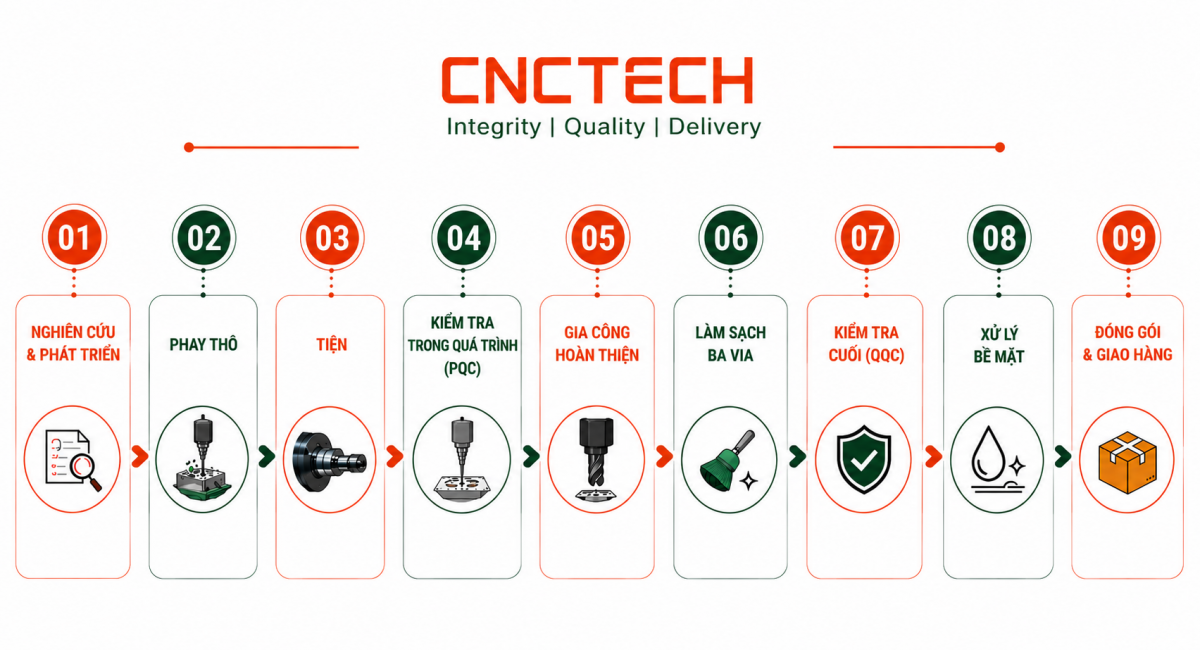

Tối Ưu Quy Trình Gia Công CNC

Đội ngũ kỹ sư CNCTech đã xây dựng quy trình gia công CNC (CNC machining) nhiều công đoạn nhằm đảm bảo độ ổn định kích thước và hạn chế tối đa biến dạng của chi tiết.

Giai đoạn 1 – Gia công phay thô

Chi tiết được gia công qua 5 lần gá để hoàn thiện các nguyên công phay thô.

Sau mỗi nguyên công, đội ngũ QC tiến hành kiểm tra:

• Kích thước chính

• Chất lượng ren

• Hình dạng cơ bản

bằng thước cặp và dưỡng kiểm ren trước khi chuyển sang các công đoạn tiếp theo.

=> Quy trình gia công được thiết kế để loại bỏ vật liệu một cách tuần tự đồng thời giảm thiểu sự giải phóng ứng suất dư.

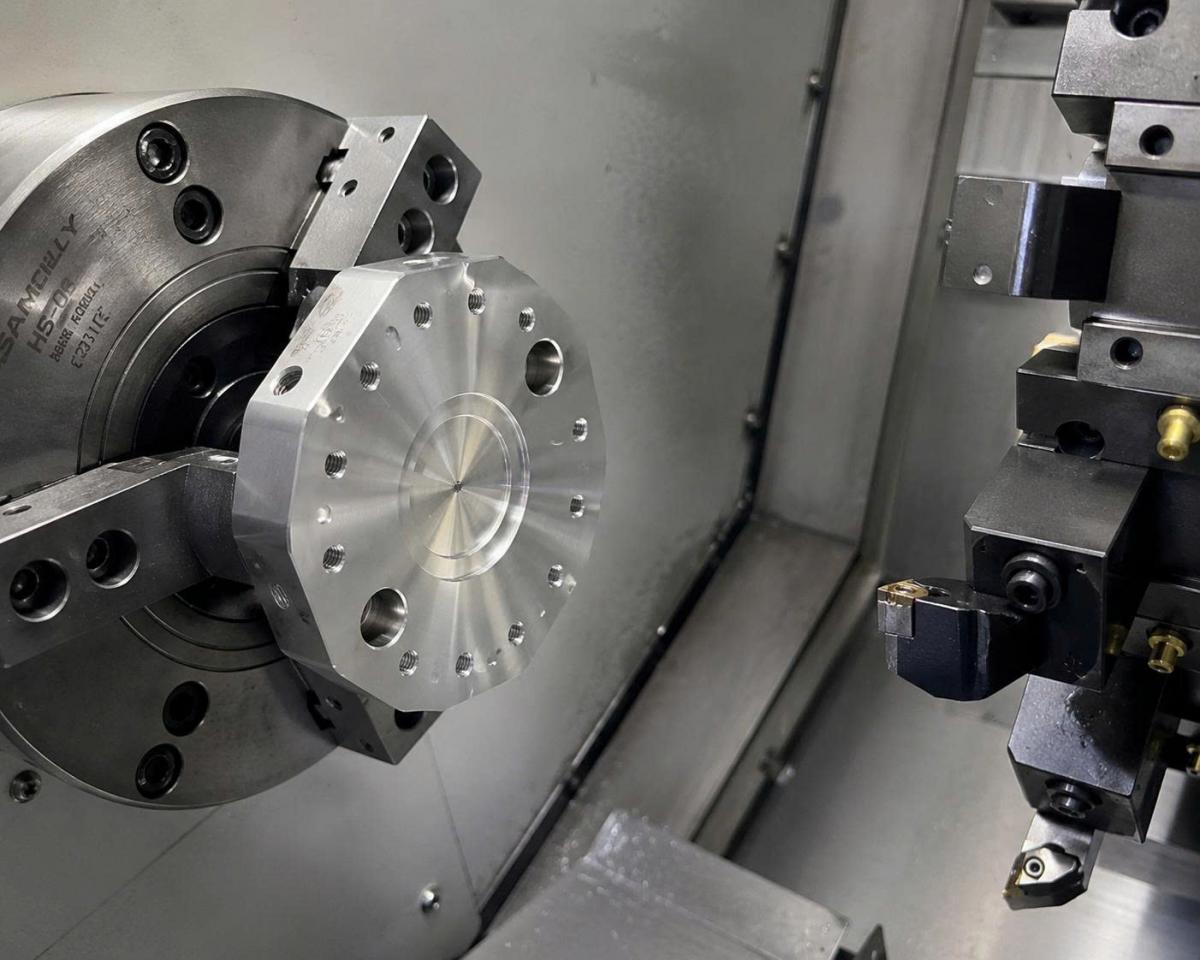

Giai đoạn 2 – Kiểm soát dung sai hình học bằng gia công tiện

Hai lần gá tiếp theo được gia công tiện để kiểm soát:

• Độ đồng phẳng

• Độ song song

• Độ đồng tâm giữa hai mặt bằng gia công tiện

Đây là thử thách khó nhất vì để giữ được những kích thước, dung sai này không phải điều dễ dàng. Với ngành công nghiệp năng lượng, chỉ cần nằm ngoài dung sai 1 micron thôi cũng có thể gây nguy hiểm, Cho nên sau khi hoàn thành, tất cả sản phẩm đều được kiểm tra bằng máy CMM kỹ càng

Nếu có bất kỳ kích thước nào tiệm cận giới hạn dung sai, chi tiết sẽ được hiệu chỉnh gia công ngay trước khi tiếp tục.

Quy trình này giúp CNCTech duy trì chất lượng gia công chính xác (precision machining) ổn định trên toàn bộ lô hàng.

Giai đoạn 3 – Gia công hoàn thiện

Hai lần gá cuối cùng được sử dụng để hoàn thiện:

• Các đặc tính chính xác còn lại

• Toàn bộ lỗ ren

• Counterbore

• Countersink

• In-process Adjustment

• Hiệu chỉnh kích thước cuối cùng

Các kích thước quan trọng được đo trực tiếp trên máy. Khi kích thước tiến gần đến giới hạn dung sai, độ lệch dụng cụ được điều chỉnh và một đường cắt bù được thực hiện trước khi tiến hành thao tác tiếp theo. Sau đó, toàn bộ sản phẩm tiếp tục được kiểm tra bằng CMM lần cuối trước khi chuyển sang xử lý bề mặt (surface treatment)

Xử Lý bề mặt

Theo bản vẽ, khách hàng yêu cầu MIL-DTL-5541 Type I Class 3. Tuy nhiên, do Type I sử dụng Hexavalent Chromium (Cr⁶⁺), đội ngũ kỹ thuật CNCTech đã chủ động đề xuất chuyển sang MIL-DTL-5541 Type II Class 3 – giải pháp thân thiện với môi trường hơn nhưng vẫn đáp ứng đầy đủ các yêu cầu về chống ăn mòn và hiệu suất sử dụng.

Sau quá trình đánh giá kỹ thuật, khách hàng đã chấp thuận phương án này, thể hiện vai trò của CNCTech không chỉ là nhà sản xuất mà còn là đối tác tư vấn kỹ thuật.

Sau xử lý bề mặt, toàn bộ sản phẩm được kiểm tra lớp phủ, màu sắc, ngoại quan, khắc laser, kiểm tra cuối cùng và đóng gói trước khi xuất hàng.

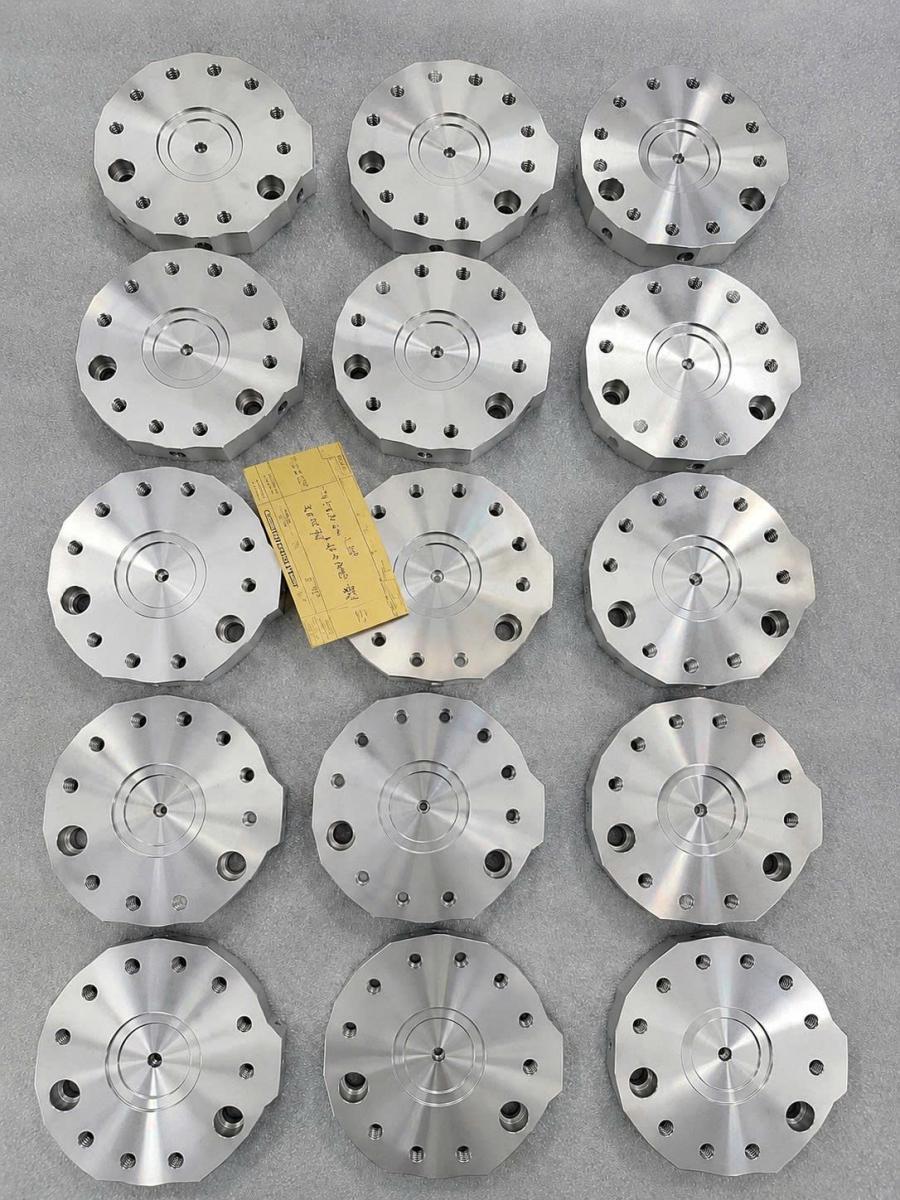

4. Kết Quả

CNCTech đã đáp ứng đầy đủ các yêu cầu kỹ thuật của dự án:

• Đạt toàn bộ yêu cầu GD&T theo bản vẽ

• Surface Roughness Ra 0.8 µm

• Độ ổn định kích thước trong toàn bộ quá trình sản xuất

• Chất lượng ren và khả năng lắp ráp chính xác

• Khách hàng không gặp khó khăn trong việc lắp ráp

• Lớp phủ đồng đều, không trầy xước, không loang màu

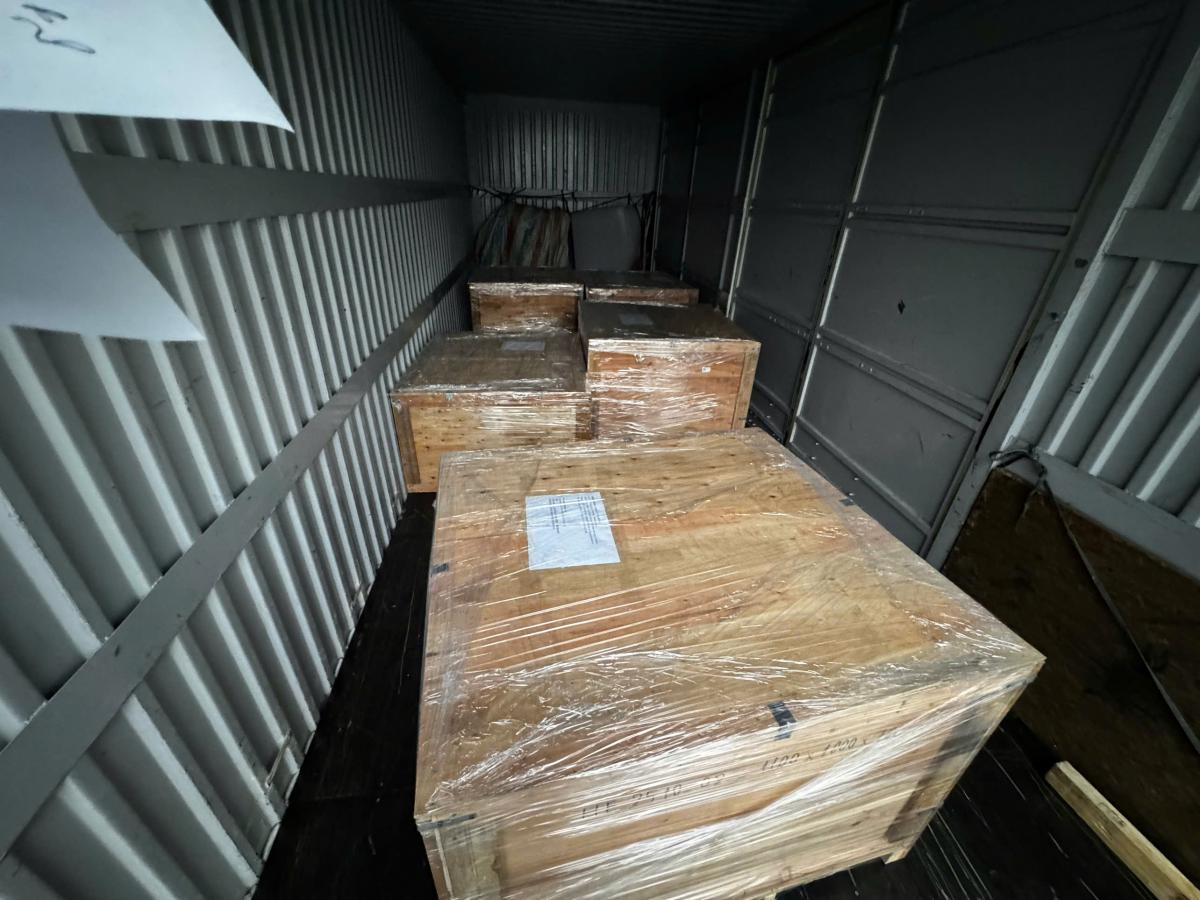

Do nhu cầu sản xuất gấp, dự án được chia thành hai đợt giao hàng:

• 500 sản phẩm đầu tiên sau 3 tuần

• 500 sản phẩm còn lại sau 1 tháng

Mặc dù lô hàng đầu tiên chậm một tuần do độ phức tạp của sản phẩm, CNCTech đã nhanh chóng điều phối nguồn lực, tối ưu kế hoạch sản xuất và đưa dự án trở lại đúng tiến độ. Khách hàng đánh giá cao khả năng phản ứng nhanh, sự minh bạch và tinh thần hợp tác của đội ngũ CNCTech.

5. Kết Luận

Dự án tiếp tục khẳng định năng lực của CNCTech trong lĩnh vực CNC Machining, Precision Machining và Surface Treatment đối với các linh kiện công nghiệp có yêu cầu kỹ thuật cao.

Không chỉ đáp ứng các tiêu chuẩn khắt khe về GD&T, chất lượng bề mặt và kiểm soát quy trình, CNCTech còn chủ động tư vấn các giải pháp kỹ thuật và xử lý bề mặt bền vững nhằm mang lại giá trị lâu dài cho khách hàng.

Với kinh nghiệm triển khai các dự án trong lĩnh vực năng lượng, bán dẫn, thiết bị công nghiệp, y tế và hàng không, CNCTech tiếp tục đồng hành cùng các doanh nghiệp toàn cầu bằng năng lực kỹ thuật, hệ thống sản xuất hiện đại và cam kết chất lượng trong từng sản phẩm.
